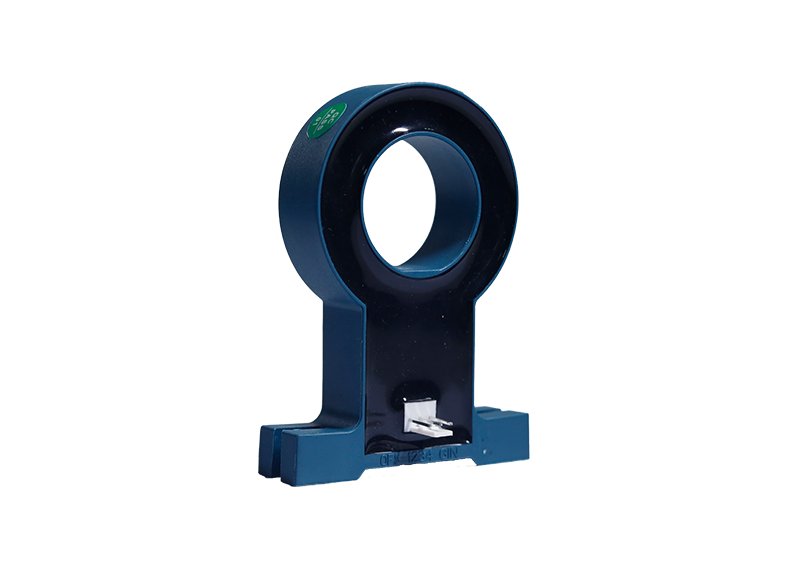

闭环霍尔电流传感器端子连接系列
SC128（±12V、<100mA、<1uS、10KHz~100KHz、<0.5%、其他）
SC128（±12V、<100mA、<1uS、10KHz~100KHz、<0.5%、其他）
产品特征：
霍尔闭环原理
初、次级之间完全绝缘
可定制初级额定电流：100~300A 任意规格
温度范围：-25~70℃
测量对象：交流、直流、脉冲电流
线性度好、成本低、长期稳定性好
霍尔闭环原理
初、次级之间完全绝缘
可定制初级额定电流：100~300A 任意规格
温度范围：-25~70℃
测量对象：交流、直流、脉冲电流
线性度好、成本低、长期稳定性好
规格参数
| 测量范围Ip | 100~300mA |
产品孔径(mm) | φ28 |
| 线圈匝数(比)N | 1:2000 |
| 额定输出 | Io=Ip/N |
| 工作电压 | ±12~±15V(±5%) |
| 精确度 | ±0.4% |
| 线性度 | ±0.1% |
| 零点失调 | ±0.2mA |
| 磁失调 | ±0.08mA |
| 零点失调温漂 | ±0.64mA |
| 幅度温漂 | ±0.64mA |
| 频率带宽 | 100KHz |
| 响应时间 | ≤1μS |
消耗电流 | ≤25mA+Io |
| 工作温度范围 | -20~70°C |
| 存储温度范围 | -40~90°C |
| 产品质量（约） | ≤60g |
| 6绝缘电压 | 2.5KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 500MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | 8 |
| 电气间隙 | 7.15 |
| 参考标准 | EN50178JB/T7490 |
| — | — |
