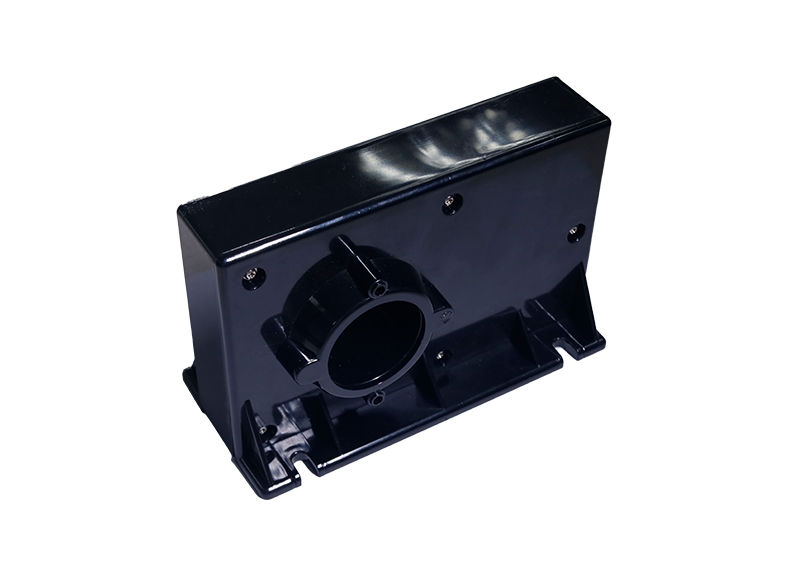

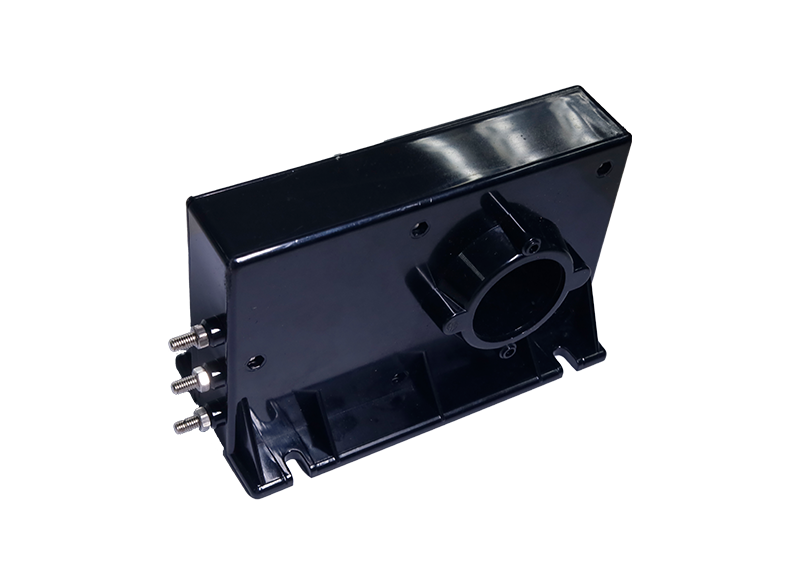

闭环霍尔电流传感器端子连接系列
SC940（±15V、500A~1500A、<1uS、100KHz~250KHz、<0.5%、其他）
SC940（±15V、500A~1500A、<1uS、100KHz~250KHz、<0.5%、其他）
产品特征：
霍尔闭环原理
初、次级之间完全绝缘
温度范围：-50~85℃
测量对象：交流、直流、脉冲电流
精度高、低温漂、频带宽、抗干扰能力强
霍尔闭环原理
初、次级之间完全绝缘
温度范围：-50~85℃
测量对象：交流、直流、脉冲电流
精度高、低温漂、频带宽、抗干扰能力强
规格参数
| 测量范围Ip | 1000A |
产品孔径(mm) | φ40 |
| 线圈匝数(比)N | 1:5000 |
| 额定输出 | 200mA |
| 工作电压 | ±15~±24V |
| 精确度 | ±0.3% |
| 线性度 | ±0.1% |
| 零点失调 | ±0.4mA |
| 磁失调 | ±0.5mA |
| 零点失调温漂 | ±1mA |
| 幅度温漂 | ±1%/℃ |
| 频率带宽 | 100KHz |
| 响应时间 | ≤3μS |
消耗电流 | ≤20mA |
| 工作温度范围 | -40~85°C |
| 存储温度范围 | -40~90°C |
| 产品质量（约） | ≤820g |
| 绝缘电压 | 6KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 500MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | — |
| 电气间隙 | — |
| 参考标准 | EN50178JB/T7490 |
| — | — |
