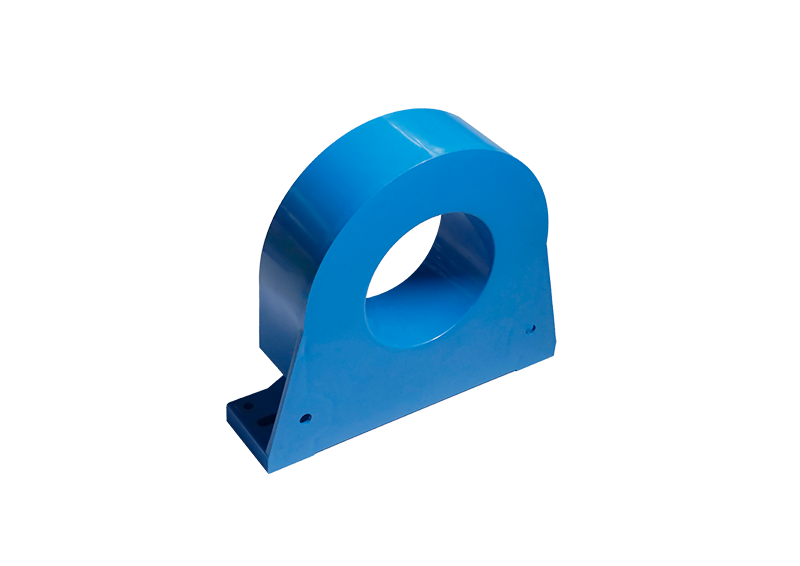

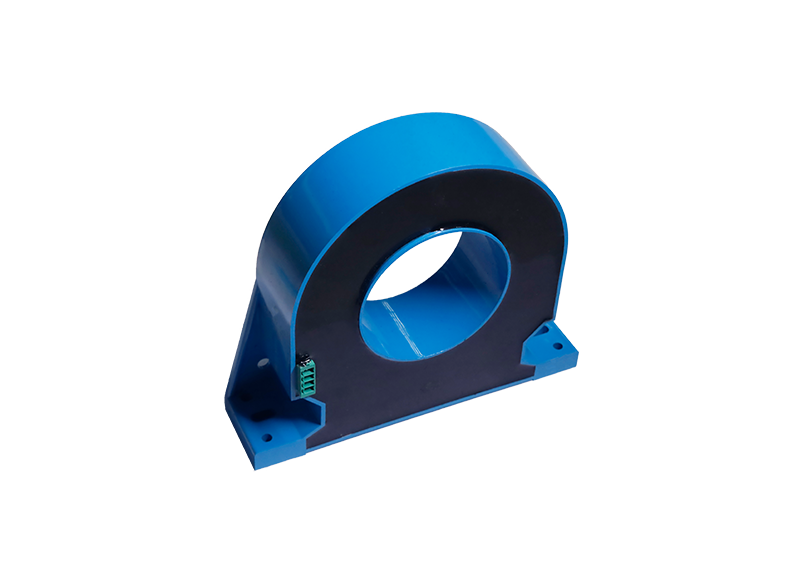

闭环霍尔电流传感器端子连接系列
SC172T（±15V、>1500A、1uS~3uS、100KHz~250KHz、0.5%~0.8%、-40℃~85℃）
SC172T（±15V、>1500A、1uS~3uS、100KHz~250KHz、0.5%~0.8%、-40℃~85℃）
产品特征：
霍尔闭环原理
初、次级之间完全绝缘
温度范围：-40~85℃
测量对象：交流、直流、脉冲电流
精度高、低温漂、频带宽、抗干扰能力强
霍尔闭环原理
初、次级之间完全绝缘
温度范围：-40~85℃
测量对象：交流、直流、脉冲电流
精度高、低温漂、频带宽、抗干扰能力强
规格参数
| 测量范围Ip | 500~2000A |
产品孔径(mm) | φ72 |
| 线圈匝数(比)N | 1:5000 |
| 额定输出 | Io=Ip/N |
| 工作电压 | ±15~±24V |
| 精确度 | ±0.5% |
| 线性度 | ±0.1% |
| 零点失调 | ±0.2mA |
| 磁失调 | ±0.2mA |
| 零点失调温漂 | ±0.2mA |
| 幅度温漂 | — |
| 频率带宽 | 100KHz |
| 响应时间 | ≤3μS |
消耗电流 | ≤30mA |
| 工作温度范围 | -40~85°C |
| 存储温度范围 | -50~90°C |
| 产品质量（约） | ≤1376g |
| 绝缘电压 | 3KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 500MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | 6.4 |
| 电气间隙 | 6.4 |
| 参考标准 | EN50178JB/T7490 |
| — | — |
