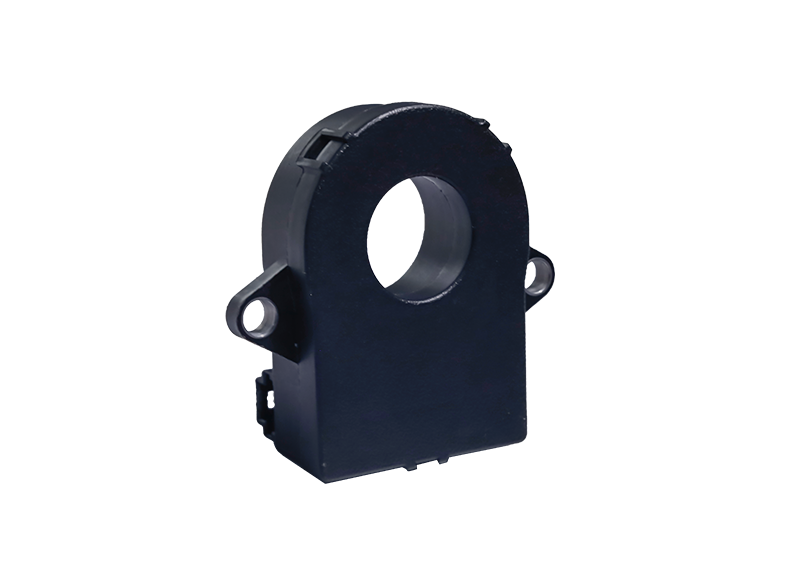

磁通门电流传感器系列
SG24（12V、50A~500A、3uS~10uS、<10KHz、<0.5%、-40℃~85℃）
SG24（12V、50A~500A、3uS~10uS、<10KHz、<0.5%、-40℃~85℃）
产品特征：
12V 单电源供电
额定电流测量范围±500A
工作温度范围：-40℃∽+85℃
输出信号：高速 CAN(500kbps)
在温度范围内 0.5%的误差
原副边隔离测量
连接器类型：TE/AMP 1473672-1
12V 单电源供电
额定电流测量范围±500A
工作温度范围：-40℃∽+85℃
输出信号：高速 CAN(500kbps)
在温度范围内 0.5%的误差
原副边隔离测量
连接器类型：TE/AMP 1473672-1
规格参数
| 测量范围Ip | 500A |
产品孔径(mm) | Ф24.2 |
| 线圈匝数(比)N | — |
| 输出 | CAN |
| 工作电压 | 8~16V |
| 精确度 | ±0.3% |
| 线性度 | ±0.1% |
| 零点失调 | ±10mV |
| 磁失调 | — |
| 零点失调温漂 | — |
| 幅度温漂 | ±70ppm/℃ |
| 频率带宽 | DC |
| 响应时间 | ≤100mS |
消耗电流 | ≤50mA |
| 工作温度范围 | -40~85°C |
| 存储温度范围 | -40~105°C |
| 产品质量（约） | ≤80g |
| 绝缘电压 | 2.5KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 500MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | 7.2 |
| 电气间隙 | 6.95 |
| 参考标准 | EN50178JB/T7490 |
| — | — |
