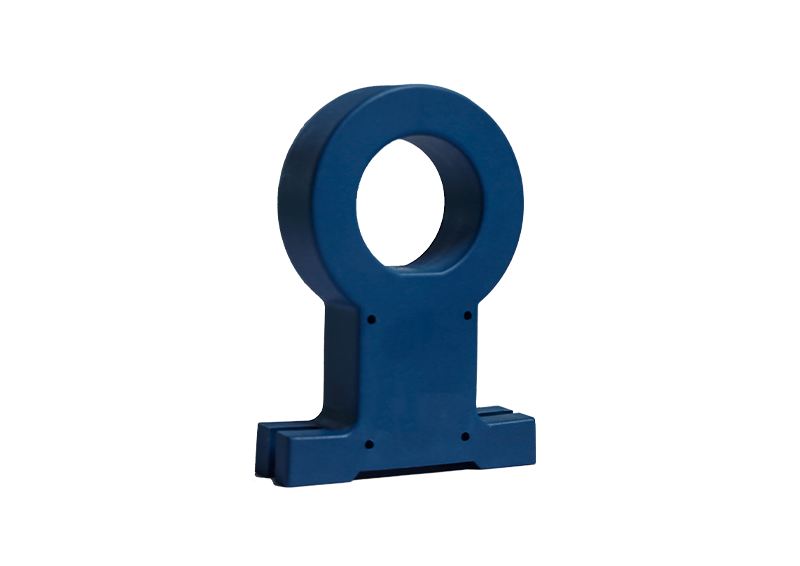

可编程霍尔电流传感器系列
SP128GD5（±5V、50A~500A、3uS~10uS、<10KHz、0.8%~1%、-40℃~105℃）
SP128GD5（±5V、50A~500A、3uS~10uS、<10KHz、0.8%~1%、-40℃~105℃）
产品特征：
开环霍尔效应原理
低电压应用
单极+5VDC电源供电
初级电流测量范围可达±1000A
工作温度范围：-40℃∽+105℃
输出电压：完全比例度量（增益和偏移）
开环霍尔效应原理
低电压应用
单极+5VDC电源供电
初级电流测量范围可达±1000A
工作温度范围：-40℃∽+105℃
输出电压：完全比例度量（增益和偏移）
规格参数
| 测量范围Ip | 30～1000A |
产品孔径(mm) | Ф28 |
| 线圈匝数(比)N | — |
| 额定输出 | 2.5V±2V |
| 工作电压 | ±5V(±5%) |
| 精确度 | ±1% |
| 线性度 | ±1% |
| 零点失调 | ±20mV |
| 磁失调 | ±20mV |
| 零点失调温漂 | ±0.03mV/°C |
| 幅度温漂 | ±0.03%/°C |
| 频率带宽 | 10KHz |
| 响应时间 | ≤10μS |
消耗电流 | ≤15mA |
| 工作温度范围 | -40~105°C |
| 存储温度范围 | -40~145°C |
| 产品质量（约） | ≤100g |
| 绝缘电压 | 3KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 500MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | 33 |
| 电气间隙 | 28 |
| 参考标准 | EN50178JB/T7490 |
| — | — |
