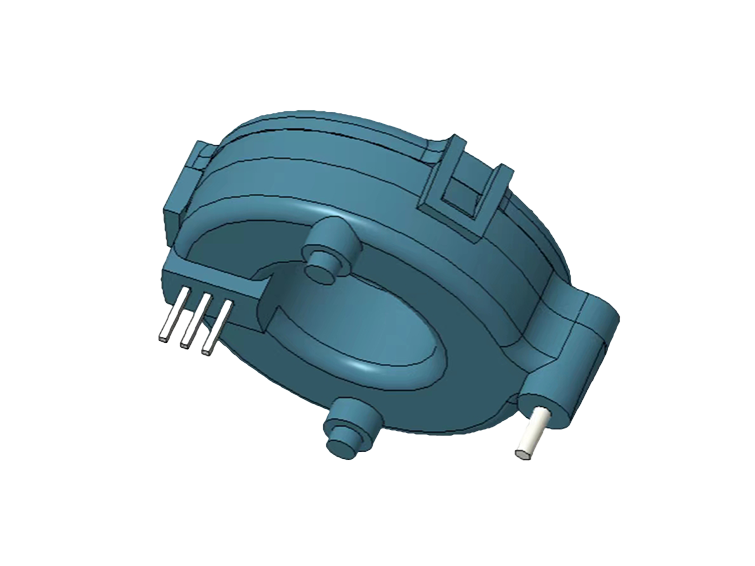

可编程霍尔电流传感器系列
SP10D5（±5V、50A~500A、3uS~10uS、10KHz~100KHz、0.8%~1%、-40℃~85℃）
SP10D5（±5V、50A~500A、3uS~10uS、10KHz~100KHz、0.8%~1%、-40℃~85℃）
产品特征：
开环霍尔效应原理
低电压应用
单极+5VDC电源供电
工作温度范围：-40℃∽+85℃
输出电压：完全比例度量（增益和偏移）
开环霍尔效应原理
低电压应用
单极+5VDC电源供电
工作温度范围：-40℃∽+85℃
输出电压：完全比例度量（增益和偏移）
规格参数
| 测量范围Ip | 50～500A |
产品孔径(mm) | Ф9.6 |
| 线圈匝数(比)N | — |
| 额定输出 | 2.5V±2V |
| 工作电压 | ±5V(±5%) |
| 精确度 | ±1% |
| 线性度 | ±0.5% |
| 零点失调 | ±20mV |
| 磁失调 | ±20mV |
| 零点失调温漂 | ±1.2mV/°C |
| 幅度温漂 | — |
| 频率带宽 | 25KHz |
| 响应时间 | ≤5μS |
消耗电流 | ≤15mA |
| 工作温度范围 | -40~85°C |
| 存储温度范围 | -40~125°C |
| 产品质量（约） | ≤12g |
| 绝缘电压 | 3KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 500MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | — |
| 电气间隙 | — |
| 参考标准 | EN50178JB/T7490 |
| — | — |
