闭环霍尔电流传感器端子连接系列

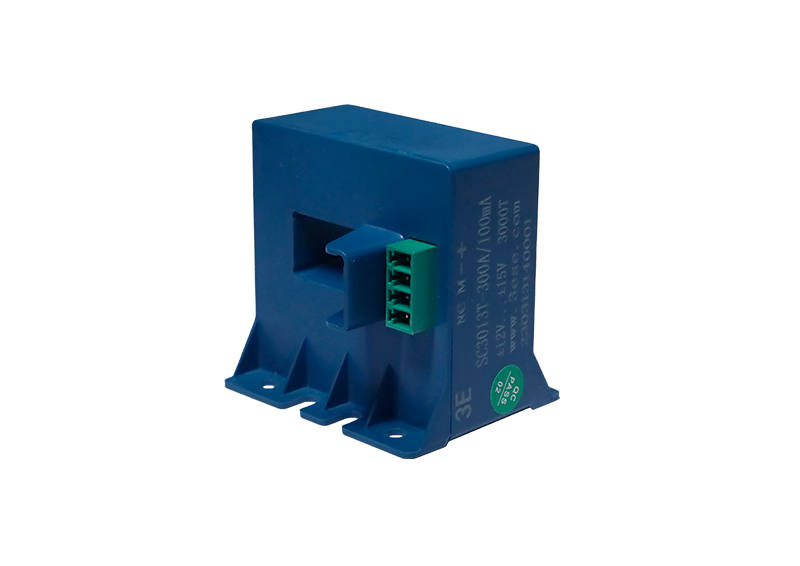

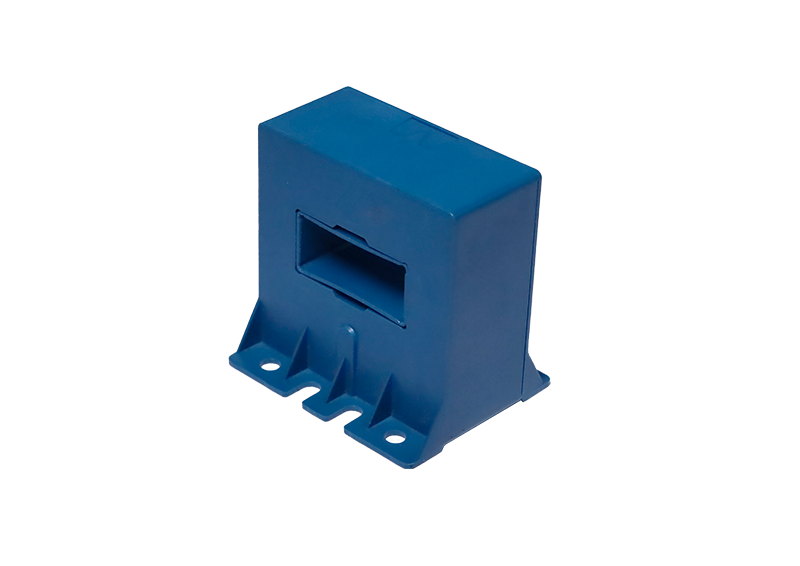

SC3013T（±15V、50A~500A、1uS~3uS、10KHz~100KHz、0.8%~1%、-40℃~85℃）
SC3013T（±15V、50A~500A、1uS~3uS、10KHz~100KHz、0.8%~1%、-40℃~85℃）
产品特征：
超宽测量范围
可定制初级额定电流:50A~300A任意规格
超宽温度范围:-40℃~85℃
测量对象:交流、直流
超宽测量范围
可定制初级额定电流:50A~300A任意规格
超宽温度范围:-40℃~85℃
测量对象:交流、直流
规格参数
| 测量范围Ip | 50~300A |
产品孔径(mm) | 30X13 |
| 线圈匝数(比)N | 1:2000； 1:2500；1:3000 |
| 额定输出 | Io=Ip/N |
| 工作电压 | ±15~±24V(±5%) |
| 精确度 | ±1% |
| 线性度 | ±0.1% |
| 零点失调 | ±0.15mA |
| 磁失调 | ±0.15mA |
| 零点失调温漂 | ±5μA/°C |
| 幅度温漂 | ±10μA/°C |
| 频率带宽 | 50KHz |
| 响应时间 | ≤3μS |
消耗电流 | ≤15mA+Io |
| 工作温度范围 | -40~85°C |
| 存储温度范围 | -40~95°C |
| 产品质量（约） | ≤140g |
| 绝缘电压 | 5.5KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 500MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | 21.2 |
| 电气间隙 | 11.2 |
| 参考标准 | EN50178JB/T7490 |
| — | — |
