闭环霍尔电流传感器端子连接系列

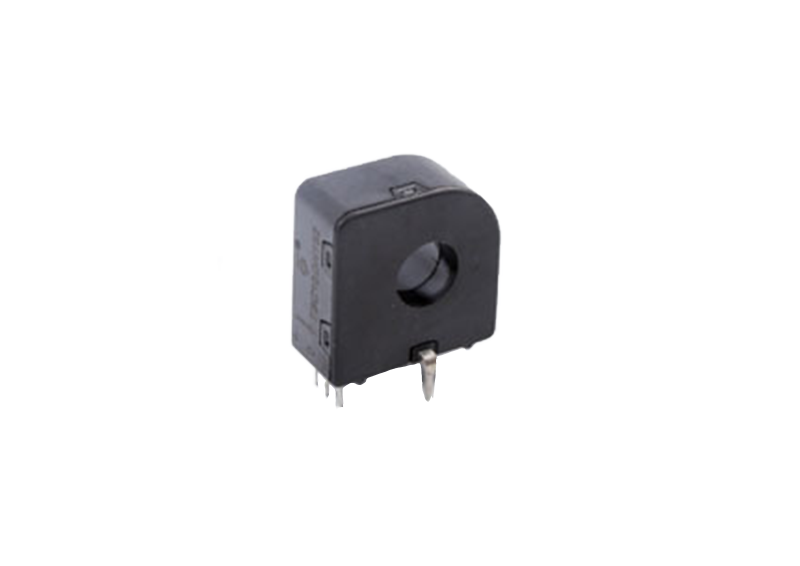

SC82（其它、3A~15A、1uS~3uS、10KHz~100KHz、>1%、-40℃~85℃）
SC82（其它、3A~15A、1uS~3uS、10KHz~100KHz、>1%、-40℃~85℃）
产品特征：
初、次级之间绝缘
可用于测量直流、交流和脉冲电流
初、次级之间绝缘
可用于测量直流、交流和脉冲电流
规格参数
| 测量范围Ip | 3～50A |
产品孔径(mm) | Ф8.5 |
| 线圈匝数(比)N | 960; 1152; 1200; 1280 |
| 额定输出 | Io=Ip/N |
| 工作电压 | ±3.3V(±5%) |
| 精确度 | ±1.5% |
| 线性度 | ±0.1% |
| 零点失调 | ±1.66V |
| 磁失调 | — |
| 零点失调温漂 | ±0.5mV/°C |
| 幅度温漂 | ±0.5mV/°C |
| 频率带宽 | 100KHz |
| 响应时间 | ≤1μS |
消耗电流 | ≤15mA+Io |
| 工作温度范围 | -40~85°C |
| 存储温度范围 | -40~125°C |
| 产品质量（约） | ≤9g |
| 绝缘电压 | 2.5KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 500MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | — |
| 电气间隙 | — |
| 参考标准 | EN50178JB/T7490 |
| — | — |
