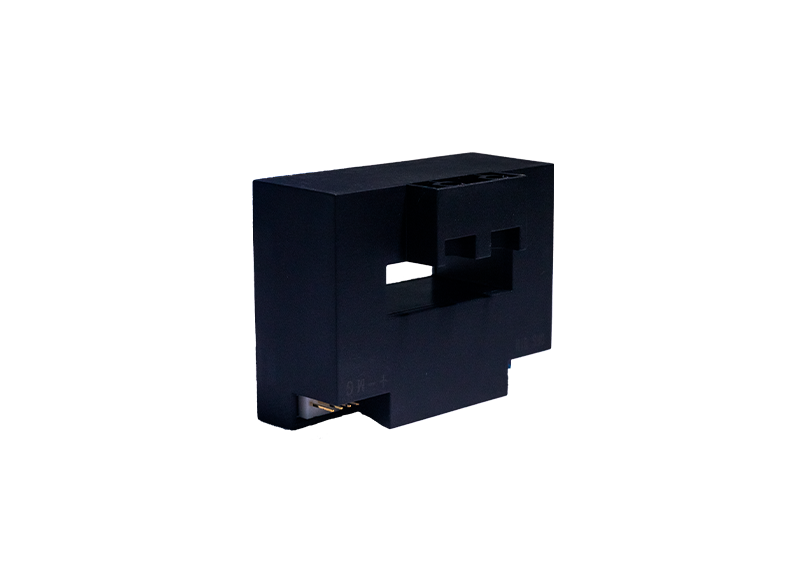

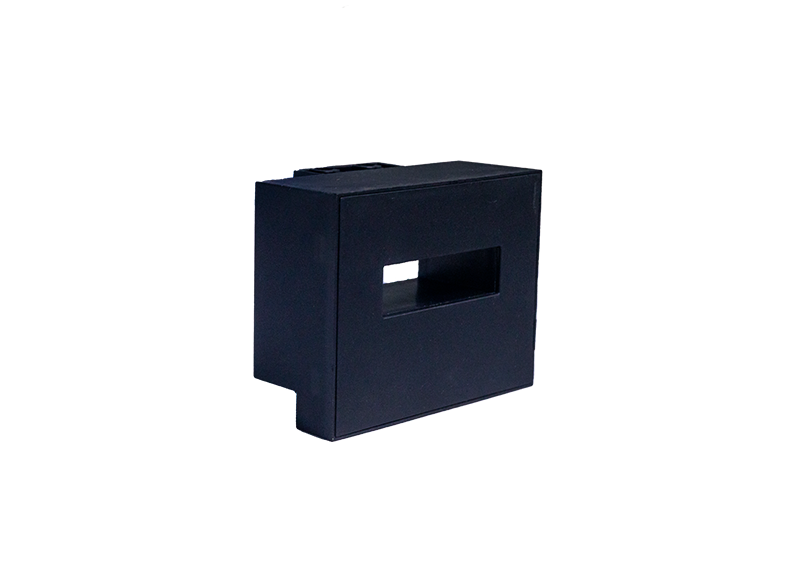

开环霍尔电流传感器端子连接系列
SZ4/KZ4（±12V、50A~500A、<1uS、10KHz~100KHz、0.8%~1%、-40℃~85℃）
SZ4/KZ4（±12V、50A~500A、<1uS、10KHz~100KHz、0.8%~1%、-40℃~85℃）
产品特征：
霍尔开环原理
初、次级之间完全绝缘
绝缘耐压 2.5KV/AC
频带宽，高速响应、高精度、低温漂、低磁滞
霍尔开环原理
初、次级之间完全绝缘
绝缘耐压 2.5KV/AC
频带宽，高速响应、高精度、低温漂、低磁滞
规格参数
| 测量范围Ip | 100~600A |
产品孔径(mm) | 41.5X12 |
| 线圈匝数(比)N | — |
| 额定输出 | 4V; 5V |
| 工作电压 | ±12~±15V(±10%） |
| 精确度 | ±1% |
| 线性度 | ±1% |
| 零点失调 | ±20mV |
| 磁失调 | ±20mV |
| 零点失调温漂 | ±1mV/℃ |
| 幅度温漂 | ±0.1%/℃ |
| 频率带宽 | 25KHz |
| 响应时间 | ≤1mS |
消耗电流 | ≤20mA |
| 工作温度范围 | -40~80°C |
| 存储温度范围 | -40~85°C |
| 产品质量（约） | ≤230g |
| 绝缘电压 | 2.5KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 100MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | 25 |
| 电气间隙 | 21 |
| 参考标准 | EN50178JB/T7490 |
| — | — |
