开环霍尔电流传感器端子连接系列

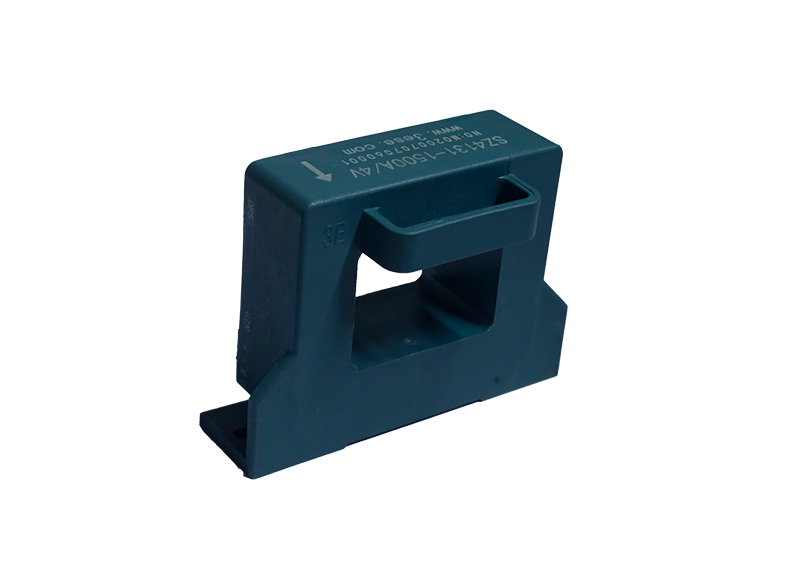

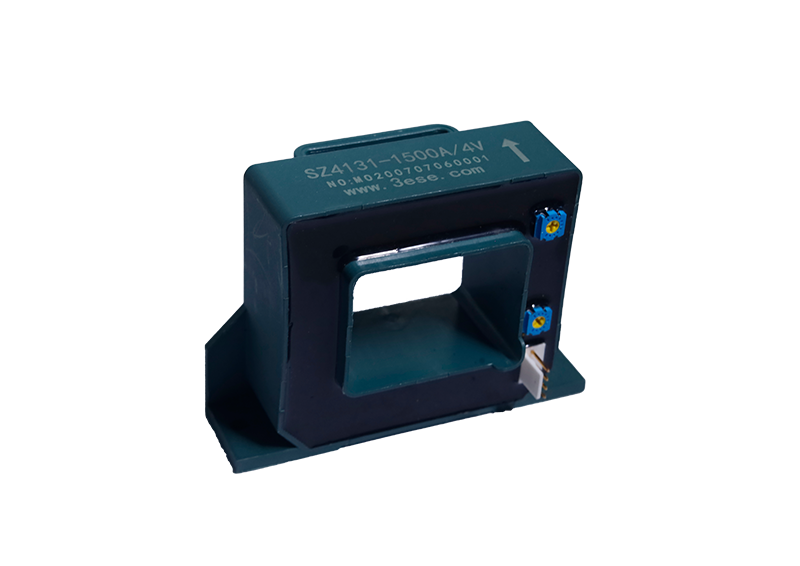

SZ4131/KZ4131（±12V、50A~500A、1uS~3uS、10KHz~100KHz、0.8%~1%、-40℃~85℃）
SZ4131/KZ4131（±12V、50A~500A、1uS~3uS、10KHz~100KHz、0.8%~1%、-40℃~85℃）
产品特征：
霍尔开环原理
初、次级之间完全绝缘
可定制初级额定电流:100A~1500A 任意规格
高精度、低温漂、低磁滞
霍尔开环原理
初、次级之间完全绝缘
可定制初级额定电流:100A~1500A 任意规格
高精度、低温漂、低磁滞
规格参数
| 测量范围Ip | 50~600A |
产品孔径(mm) | 41X31 |
| 线圈匝数(比)N | — |
| 额定输出 | 4V; 5V |
| 工作电压 | ±12~±15V(±10%） |
| 精确度 | ±1% |
| 线性度 | ±1% |
| 零点失调 | ±20mV |
| 磁失调 | ±10mV |
| 零点失调温漂 | ±1mV/℃ |
| 幅度温漂 | ±0.1%/℃ |
| 频率带宽 | 25KHz |
| 响应时间 | ≤3μS |
消耗电流 | ≤25mA |
| 工作温度范围 | -40~85°C |
| 存储温度范围 | -40~85°C |
| 产品质量（约） | ≤270g |
| 绝缘电压 | 3KVrms/50HZ/2mA/1min |
| 绝缘阻抗 | 100MΩ |
| 壳体阻燃等级 | UL94-V0 |
| 爬电距离 | 8 |
| 电气间隙 | 8 |
| 参考标准 | EN50178JB/T7490 |
| — | — |
